Объект — цех 600 м² по производству полимерных нитей и хлопка.
Стены — 40 см. Кирпичная кладка плюс облицовочный кирпич.
Система отопления — радиаторное отопление.
Тип приборов — стальные панельные радиаторы 33 тип.
Установлено 2 тепловых насоса MHCS 065 Arctic Home Basic (MHCS 065 AHB), общая тепловая мощность 35 кВт при +7 °C.
Подробнее о тепловых насосах по ссылке: https://heatidea.com.ua/arctic-home-basic-ru/
Заказчик поставил задачу уменьшить расходы на электроэнергию и отопление путем установки тепловых насосов воздух вода.
Существующая система отопления состояла из трех электрических котлов по 16 кВт каждый:
Старая система разводки труб в топочной представляла собой сборный коллектор для 3 котлов, после 3 лет эксплуатации покрылась толстым слоем ржавчины:
Совместно с заказчиком было принято решение о демонтаже старых котлов, коллекторов и замене существующей разводки в помещении топочной.

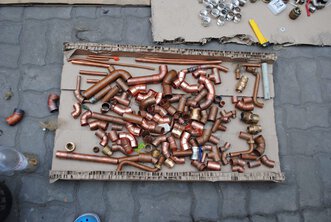

Подготовительные работы по монтажу новой системы трубопроводов в топочной:
Замена старых коллекторов и труб в топочной на медные трубы и фитинги:
Из 3 существующих котлов, после переборки греющих элементов оставили 1 в качестве резервного источника. Так как существующая система отопления состояла из элементов из черной стали (радиаторы, стальные водопроводные трубы), теплоноситель был слит и система промыта. Для обеспечения полноценного функционирования воздушных тепловых насосов и для предотвращения попадания грязи из системы, были установлены фильтра грубой очистки, а контур оборудования разделили теплообменником мощностью 35 кВт с перепадом температуры по теплоносителю 5 °C.
Установка внутренних блоков Майконд (Mycond), а также их обвязка в котельной:
Для правильной работы тепловых насосов в зимний период, необходимо предусмотреть теплоноситель для режима оттайки. Для решения этой задачи, использовали существующую бочку на 200 литров (раньше этот бак использовался для нагрева горячей воды). Очень важно чтоб в системе отопления был расширительный бак и буфер накопитель, без этих элементов, система не сможет полноценно работать.

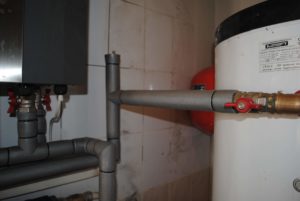

Установка монтаж буфера и расширительного бака:
Следующий этап — монтаж наружных блоков и прокладка фреоновых магистралей с последующей вакуумацией. Этот этап самый ответственный, ведь необходимо правильно проложить фреоновую магистраль (газовую и жидкостную линию), подать давление до 40 атмосфер и оставить на два дня для проверки герметичности пайки. После проверки давления через 2 суток, если утечка не обнаружена переходим к заправке фреоном.
Этап подачи электричества и проверочного запуска насосов:
Завершение монтажа и сдача объекта заказчику. Самый радостный момент, ведь за 7 дней монтажа мы сделали всю работу и пожали руку заказчику. Система настроена и готова к работе. Ждем первых холодов и боевого крещения тепловых насосов в суровых условиях зимы.
