HEVI – серія теплових насосів «повітря-вода», спліт-система, що відзначаються ефективністю та надзвичайною компактними габаритами зовнішнього блоку.
В даній серії представлено дві моделі теплових насосів, потужністю 10 та 18,2кВт (для робочої точки A7/W35):
Бюджетна серія 2022 року
Серія HEVI
Тепловий насос «повітря-вода» спліт-система з інверторним роторним компресором,
що працює за циклом EVI, для опалення, охолодження та нагріву гарячої води
- Максимальна температура подачі до +60°C при зовнішній температурі –10°C
- Робота на опалення, охолодження та нагрів гарячої води
- Двох-роторний компресор з інвертором для модуляції потужності
- Зовнішній блок теплового насосу працює за циклом EVI для підвищення ефективності
- Робота на опалення при температурі зовнішнього повітря до -27°С
- Низькі експлуатаційні витрати завдяки високому коефіцієнту ефективності COP (Coefficient of Performance) згідно з EN 14511:
до 4,8 (A7/W35)
- Максимальна температура подачі до +60°C при зовнішній температурі –10°C
- Робота на опалення, охолодження та нагрів гарячої води
- Двох-роторний компресор з інвертором для модуляції потужності
- Зовнішній блок теплового насосу працює за циклом EVI для підвищення ефективності
- Робота на опалення при температурі зовнішнього повітря до -27°С
- Низькі експлуатаційні витрати завдяки високому коефіцієнту ефективності COP (Coefficient of Performance) згідно з EN 14511:
до 4,8 (A7/W35)
ВНУТРІШНІЙ БЛОК
- Максимальна температура подачі до +60°C при зовнішній температурі –10°C
- Робота на опалення, охолодження та нагрів гарячої води
- Двох-роторний компресор з інвертором для модуляції потужності
- Зовнішній блок теплового насосу працює за циклом EVI для підвищення ефективності
- Робота на опалення при температурі зовнішнього повітря до -27°С
- Низькі експлуатаційні витрати завдяки високому коефіцієнту ефективності COP (Coefficient of Performance) згідно з EN 14511:
до 4,8 (A7/W35)
Модель:
MHS-N09HH
MHS-N18HH
EVI компресор
ЗОВНІШНІЙ БЛОК
- Теплообмінник (випарник) збільшеної площі для максимальної ефективності
- 4-ходовий перемикаючий клапан
- Електронний розширювальний клапан (EEV)
- Енергоефективний вентилятор з регулюванням числа обертів
- Роторний компресор, що працює за циклом EVI
- Інвертор компресора, для регулювання потужності
- Кабель підігріву піддону
- Кабель підігріву компресора
Модель:
MHS-U09HH
MHS-U18HH
КОМФОРТ В БУДИНКУ НАВІТЬ ПРИ ЕКСТРЕМАЛЬНИХ ТЕМПЕРАТУРАХ ЗОВНІШНЬОГО ПОВІТРЯ
- Типорядпотужності 10/ 18кВт (А7/WW35)
- Робота на опаленнята охолодження
- Холодильний цикл EVI
- Робота на нагрів при температурі зовнішнього повітря до -27℃
- Вбудований проточний електричний нагрівач 6кВт
- Робота на охолодження при температурі зовнішнього повітря до +45℃
- Дистанційне керування установкою зі смартфону за допомогою додатку Mycond

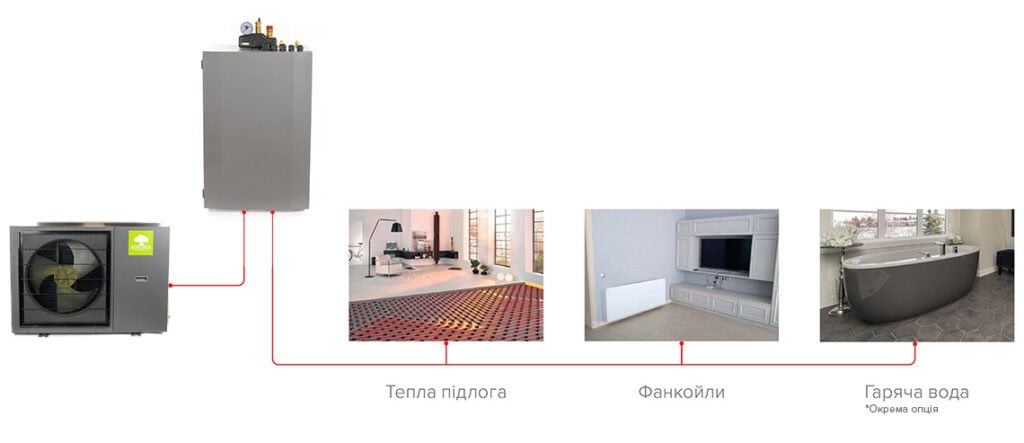

РЕЖИМ НАГРІВУ

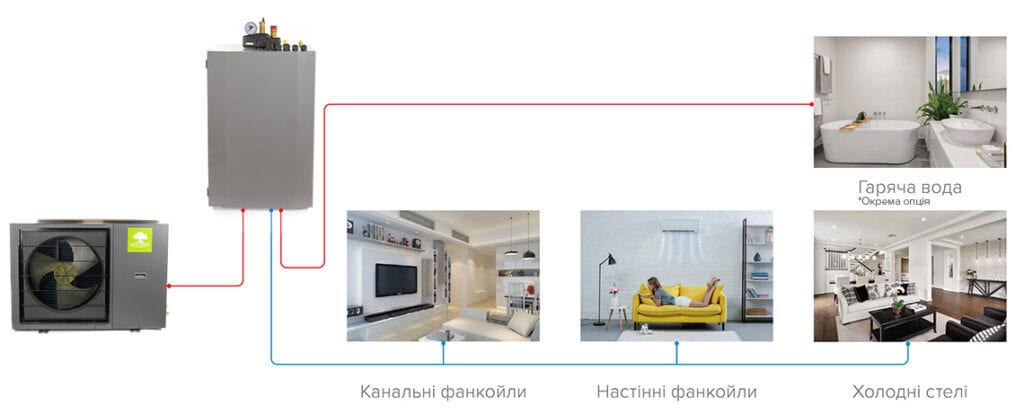

РЕЖИМ ОХОЛОДЖЕННЯ

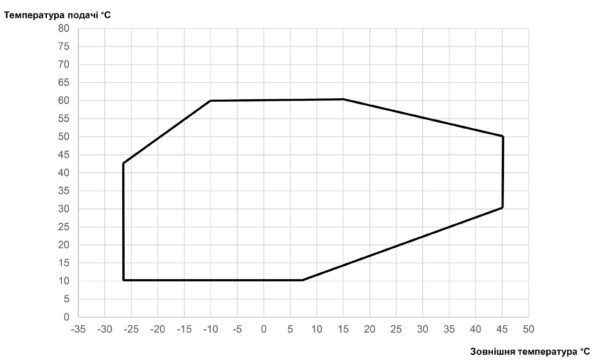

ДІАПАЗОН РОБОЧИХ ТЕМПЕРАТУР В РЕЖИМІ НАГРІВУ

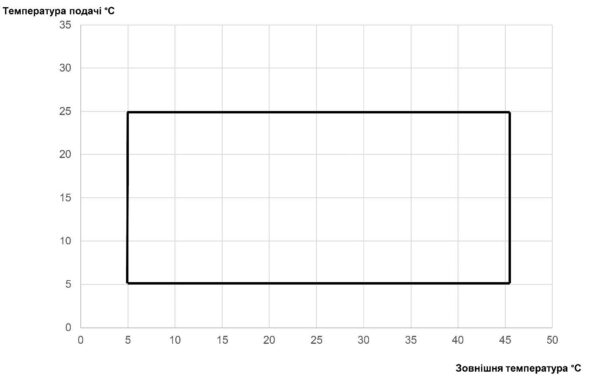

ДІАПАЗОН РОБОЧИХ ТЕМПЕРАТУР В РЕЖИМІ ОХОЛОДЖЕННЯ
КОНСТРУКЦІЯ ТА БУДОВА
КОМПЛЕКТ ПОСТАВКИ
Компактний тепловий насос у вигляді спліт-системи, складається із внутрішнього та зовнішнього блоків

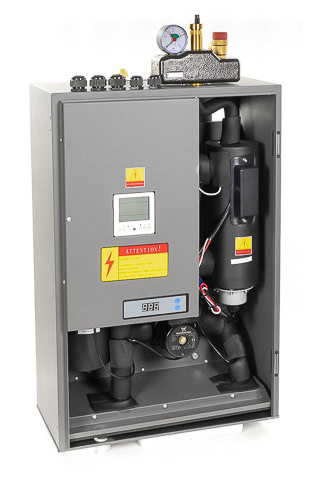

ВНУТРІШНІЙ БЛОК:
- Вбудований теплообмінник (конденсатор) кожухо-трубного типу
- Вбудований енергоефективний циркуляційний насос для вторинного контуру
- Вбудоване реле протоку
- Вбудований електричний проточний нагрівач 6кВт
- Група безпеки (манометр, повітрявідводчик, запобіжний клапан 3бар)
- Фільтр механічний (1”)
- Погодозалежний контролер теплового насосу
- Датчик температури для баку запасу гарячої води (Тw)
- Датчик температури приміщення (Тr)
- Датчик температури подачі для системи опалення (Тh)
- Датчик температури подачі для системи охолодження (Тc)
- Комунікаційний кабель для з’єднання зовнішнього та внутрішнього блоків
- Настінне кріплення
ЗОВНІШНІЙ БЛОК:
- Заповнений холодоагентом (R410a) для довжини трубопроводу до 5м
- Компресор роторного типу, що працює за циклом EVI
- Інвертор компресору для регулювання потужності
- Електронний розширювальний клапан (EEV)
- 4-х ходовий перемикаючий клапан
- Вентилятор з електронним керуванням
- Теплообмінник (випарник)
- Кабель підігріву піддону
- Кабель підігріву картера компресору
РЕГУЛЯТОР ТЕПЛОВОГО НАСОСУ
Основні функції регулятора теплового насосу:
- Погодозалежний режим роботи
- Робота на опалення, охолодження та нагрів гарячої води (нагрів гарячої води через додатковий зовнішній переключаючий 3-х ходовий клапан)
- Управління насосом для системи опалення/охолодження
- Управління додатковим котлом для системи опалення
- Управління додатковим нагрівачем для нагріву гарячої води
- Функція дезінфекції гарячої води для захисту від легіонели
- Управління додатковим переключаючим 3-х ходовим клапаном для режимів роботи опалення/охолодження
- Управління роботою теплового насосу по сигналу кімнатного термостату
- Робота теплового насосу по заданому часовому таймеру
- Робота теплового насосу на опалення/охолодження або в залежності від зовнішньої температури, або включення по зовнішньому сигналу
- Функція захисту від замерзання
- Modbus
- Діагностика роботи холодильного контуру
- Управління тепловим насосом зі смартфону за допомогою додатку Mycond
ДИСТАНЦІЙНЕ КЕРУВАННЯ ЗІ СМАРТФОНУ
Додаток Mycondдозволяє керування тепловим насосом і всією системою просто зі смартфону:
- змінювати режим роботи Опалення/Охолодження
- змінювати задану температуру
- включати кожен контур системи опалення окремо
- отримувати повідомлення про несправність
За бажанням до додатку можна підключити безліч інших пристроїв чи функцій та отримати «розумний будинок» у своєму смартфоні:
- керування фанкойлами
- контроль температури в приміщенні
- датчики руху, вимикачі, камери та ін.
ОГЛЯД ТИПІВ ТЕПЛОВИХ НАСОСІВ
| HEVI модель | Електричний проточний нагрівач 6кВт | Функція охолодження “active cooling” | Електричне живлення: | ||
| Внутрішній блок, В | Зовнішній блок, В | Електричний проточний нагрівач, В | |||
| MHS-N09HH MHS-U09HH | Так | Так | 230 | 230 | 380 |
| MHS-N18HH MHS-U18HH | Так | Так | 230 | 230 | 380 |
Технічні характеристики
| HEVI тип | Одиниці вим. | MHS-N09HH MHS-U09HH | MHS-N18HH MHS-U18HH |
| Технічні характеристики в режимі нагрів згідно з EN 14511 (A7/W35): | |||
| максимальна теплова потужність | кВт | 10 | 18,2 |
| діапазон регулювання тепловї потужності | кВт | 6,0…10,0 | 11,5…18,2 |
| коефіцієнт ефективності COP | 3,85…3,4 | 4,8…3,52 | |
| діапазон електричної потужності | кВт | 1,56…2,94 | 2,39…5,17 |
| Технічні характеристики в режимі нагрів згідно з EN 14511 (A7/W45): | |||
| максимальна теплова потужність | кВт | 10,2 | 18,1 |
| діапазон регулювання теплової потужності | кВт | 6,1…10,2 | 11,2…18,2 |
| коефіцієнт ефективності COP | 3,12…2,87 | 3,64…3,12 | |
| діапазон електричної потужності | кВт | 1,99…3,55 | 3,07…5,83 |
| Технічні характеристики в режимі охолодження згідно з EN 14511 (A35/W18): | |||
| максимальна холодильна потужність | кВт | 6,1 | 13,9 |
| діапазон регулювання холодильної потужності | кВт | 5,2…6,1 | 7,4…13,9 |
| коефіцієнт ефективності EER | 2,25…2,05 | 4,40…2,85 | |
| діапазон електричної потужності | кВт | 2,31…2,97 | 1,68…4,88 |
| Технічні характеристики в режимі охолодження згідно з EN 14511 (A35/W7): | |||
| максимальна холодильна потужність | кВт | 5,3 | 12,6 |
| діапазон регулювання холодильної потужності | кВт | 4,6…5,3 | 6,3…12,6 |
| коефіцієнт ефективності EER | 2,10…1,90 | 3,58…2,40 | |
| діапазон електричної потужності | кВт | 2,19…2,78 | 1,76…5,25 |
| Температура повітря на вході | |||
| Режим нагрів | °С | -27…+45 | |
| Режим охолодження | °С | +5…+46 | |
| Температура теплоносія (вода) | |||
| Режим нагрів | °С | +10…+60 | |
| Режим охолодження | °С | +7…+25 | |
| Витрата теплоносія (вода) мін/ном/макс | м³/год | 1,4 / 1,9 / 2,4 | 2,3 / 3,1 / 3,9 |
| Гідравлічний опір | мбар | 600 | 600 |
| Підключення патрубків теплоносія | G“ | 1” | 1” |
| Електричні параметри зовнішнього блоку | |||
| Номінальна напруга | В / Гц | 220В / 50Гц | |
| Максимальна електрична потужність | кВт | 3,5 | 6,9 |
| Захисний автомат | А | 20 | 32 |
| Електричні параметри внутрішнього блоку | |||
| Номінальна напруга | В / Гц | 220В / 50Гц | |
| Захисний автомат | А | 6,3 | 6,3 |
| Електричний проточний нагрівач | |||
| Номінальна напруга | В / Гц | 380В / 50Гц | |
| Електрична (теплова) потужність | кВт | 6 | 6 |
| Захисний автомат | А | 3х16А | 3х16А |
| Контур холодоагенту | |||
| Тип холодоагенту | R410A | R410A | |
| Вага холодоагенту | кг | 1,4 | 2,4 |
| Підключення патрубків холодоагенту | “ | 3/8” / 1/2” | 3/8” / 5/8” |
| Компресор | тип | 2-х роторний | |
| Габаритні розміри зовнішнього блоку | |||
| Довжина | мм | 500 | 500 |
| Ширина | мм | 278 | 318 |
| Висота | мм | 751 | 751 |
| Габаритні розміри зовнішнього блоку | |||
| Довжина | мм | 1030 | 1165 |
| Ширина | мм | 462 | 370 |
| Висота | мм | 713 | 850 |
| Загальна маса | |||
| Зовнішній блок | кг | 62 | 85 |
| Внутрішній блок | кг | 42 | 45 |
| Максимальний робочий тиск | |||
| Холодоагенту | бар | 42 | 42 |
| Теплоносія (води) | бар | 3 | 3 |
| Рівень звукової потужності | |||
| Зовнішній блок | dB(A) | 35 | 35 |
| Внутрішній блок | dB(A) | 55 | 59 |
